Cat® prilagođeni sustavi za širokočelno otkopavanje imaju opseg od hidrauličnih stropnih potpornika i automatiziranih sustava plugova do strugača, frontalnih transportnih traka i nosača za stropne potpornike.



OKLOPNA FRONTALNA TRANSPORTNA TRAKA

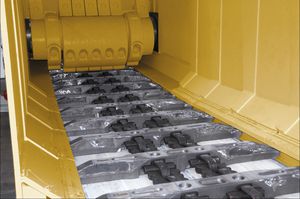

Maksimalna produktivnost širokočelnog otkopavanja je moguća samo ako tehnologija konvejera može održati tempo sa proizvodnjom rudarskih strojeva. Cat® Oklopna frontalna transportna traka (AFC) održava vašu proizvodnju u pokretu – isporučuje maksimalni kapacitet, veliku pogonsku snagu, visoku raspoloživost i pouzdanost. Uzimamo u obzir raspoloživ prostor i željeni kapacitet proizvodnje kada projektiramo kompletan, prilagođeni Cat sustav konvejera za vaš posao. Bilo da želite napraviti širokočelno otkopavanje od 500 m (1,640 ft), ili iskopavate različite visine slojeva, Caterpillar isporučuje savršeno-uklopivo rješenje – od AFC sustava, do glavnog i zadnjeg pogona, do lančanih i ulaznih sustava konvejera.



ModelDebljina gornje pločeDebljina donje pločeSila pucanja spojniceSpecifikacija
PF330 mm20 mm2000 kNKatalog
PF440 mm25 mm3600 kNKatalog
PF550 mm30 mm4500 kNKatalog
PF630 + 25 mm30 mm4500 kNKatalog
PF730 + 25 mm30 mm4500 kNKatalog





CST POGONSKI SUSTAVI

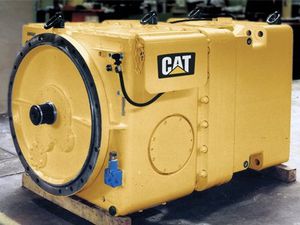

Pogon za produktivnost – Sa konstantnim pritiskom za osiguranje veće produktivnosti, poboljšanje performansi sustava za širokočelno otkopavanje ostaje ključni cilj za rukovodioce rudnika. U Caterpillar-u, svi aspekti širokočelnog otkopavanja i strojeva se neprestano razmatraju radi nalaženja načina za poboljšanje produktivnosti i smanjenja ukupnih troškova eksploatacije. Performanse sustava frontalne transportne trake se kontinuirano poboljšavaju.





ModelMaksimalni izlaz obrtnog momenta kratkog trajanja (3 sek.)Maksimalna brzina na ulazu (brzina motora)Težina (bez ulja) – pogonski sustav u linijiSpecifikacija
CST30300.000 N·m1.500 o/min na 50 Hz3900 kgKatalog
CST45450.000 N·m1.782 o/min5900 kgKatalog
CST45 M450.000 N·m1.782 o/min7200 kgKatalog
CST45 V450.000 N·m1.782 o/min5900 kgKatalog
CST65650.000 N·m1.500 o/min na 50 Hz7300 kgKatalog
CST1151,150.000 N·m1.782 o/min16400 kgKatalog



KONTROLE EKSPLOATACIJE

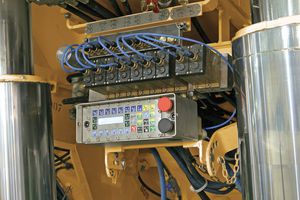

Cat PMC obitelj (kontrole eksploatacije koje se mogu programirati) nudi najmoderniju tehnologiju mikrokontrolera i povećanu računalnu snagu omogućavajući potpuno novu dimenziju automatizacije širokočelnog otkopavanja. Cat Kontrole eksploatacije osigurava kompletnu funkcionalnost potrebnu za poboljšanu kontrolu pogona, stropni potpornici, pluga ili strugača ― futuristički orijentiranu automatizaciju za maksimalnu produktivnost širokočelnog otkopavanja.

ModelOperativni sustavProcesorRAM memorijaSpecifikacija
MCU2Windows 7Intel Core i7, 2.1 GHz4 GBKatalog
PMC-D/PMC-D20µITRON RTOS32-bitni RISC mikrokontroler TX1940CYAF, 32MHz, unutrašnji RAM 10Kbajta, ROM 256Kbajta4Mbajta CMOS statički RAM, 4Mbajta flash memorijaKatalog
PMC-RµITRON RTOS16-bitni mikrokontroler TMP91CW12AF, 27MHz, unutrašnji RAM 4Kbajta, ROM 125Kbajta2Mbajta CMOS statički RAM, 4Mbajta flash memorijaKatalog
PMC-VµITRON RTOS32-bitni RISC mikrokontroler TX1940CYAF, 32MHz, unutrašnji RAM 10Kbajta, ROM 256Kbajta4Mbajta CMOS statički RAM, 4Mbajta flash memorijaKatalog



PLUGOVI

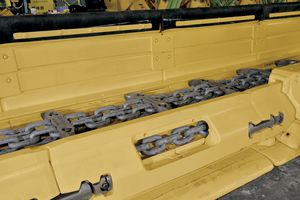

Cat® Plugovi su izborni rudarski sustav za male i srednje slojeve – premašuju performanse strugača i pružaju brzu proizvodnju.











Model Tvrdoća ugljenaMaksimalna instalirana snagaMaksimalna dubina odsijecanjaSpecifikacija
GH1600Srednje do ekstremno tvrd ugljen2 × 800 kW210 mmKatalog
GH800Mekan – tvrd ugljen2 × 400 kW180 mmKatalog
GH800BMekan – tvrd ugljen2 × 400 kW205 mmKatalog
RHH800Mekan – tvrd ugljen2 × 400 kW190 mmKatalog







STROPNI POTPORNICI

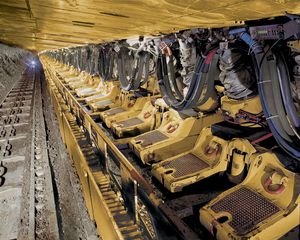

Strmi nagibi, veoma debeli i veoma tanki usjeci, nestabilni svodovi i masivne ploče pješčara, meko tlo i geološki rasjedi. Ovi promjenljivi uvjeti zahtijevaju visok nivo prilagođavanja specifičnim zahtjevima. Cat® Potpornici stropa su svjetski čuveni zbog njihove pouzdanosti pod najekstremnijim uvjetima. Sa superiornom raspoloživošću i nenadmašnim kvalitetom konstrukcije i proizvodnje, naši stropni potpornici postavljaju standard za širokočelno otkopavanje.

ModelVisina (izvučen)Središte otkopnog štitaGustoća otkopnog štitaSpecifikacija
Prilagođeni sustavi za stropne potpornike1100-6100 mm1500-2050 mmdo 111 t/m2Katalog



NOSAČI ZA STROPNE POTPORNIKE

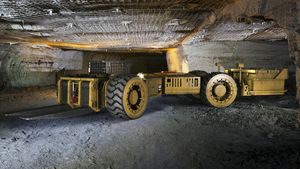

Naša linja proizvoda je ekstenzivna zbog prilagođavanja različitim primjenama i kapacitetima rudnika širom svijeta. Cilj je jednostavan, brzo, sigurno i precizno premjestiti opremu, zalihe i materijal sa jedne lokacije na drugu.



ModelNosivostDužina vozilaŠirina vozilaSpecifikacija
SH62020 t9.5 m2.85 mKatalog
SH63033 t10.88 m2.9 mKatalog
SH640 D40 t9.2 m2.65 mKatalog
SH650 D45 t11.68 m3.03 mKatalog
SH650 VFD45 t11.76 m3.03 mKatalog
SH65045 t11.68 m3.03 mKatalog
SH660 D55 t10.07 m3.1 mKatalog
SH660 HD60 t10.07 m3.1 mKatalog
SH68080 t13.8 m3.95 mKatalog







STRUGAČI

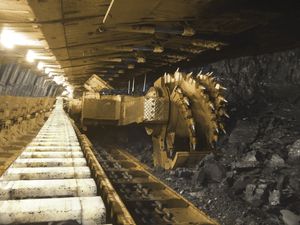

U prvom planu svakog širokočelnog otkopavanja visokih performansi je rudarski stroj koji pouzdano radi i zadovoljava zahtjeve proizvodnje. Cat® Strugači su napravljeni da zadovolje ove zahtjeve.











ModelTipična dužina strojaInstalirana snagaSustav transporteraSpecifikacija
EL200014.1 m1780 kWInverterski pogon na naizm.strujuKatalog
EL300015.2 m2295 kWInverterski pogon na naizm.strujuKatalog
EL400017 m2295 kWInverterski pogon na naizm.strujuKatalog



POGONI SA PROMJENLJIVOM FREKVENCIJOM

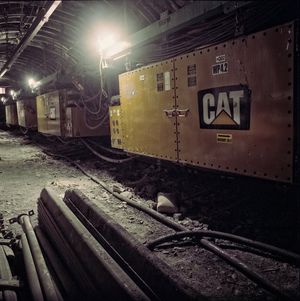

Cat® pogoni sa promjenljivom frekvencijom za oklopne frontalne transportne trake su konstruirane da pružaju promjenljivu brzinu oklopne frontalne transportne trake, vrlo pravilnu raspodjelu opterećenja između reduktora i bolju efikasnost kada se rukuje u uvjetima sa slabim strujnim mrežama.









ModelNazivna snagaUlazni naponMaksimalni radni okretni momentSpecifikacija
VFD-A800/W800800 kW3300V ± 10%210%Katalog
VFD-A1200/W12001200 kW3300V ± 10%210%Katalog
